一、1型、2型模具

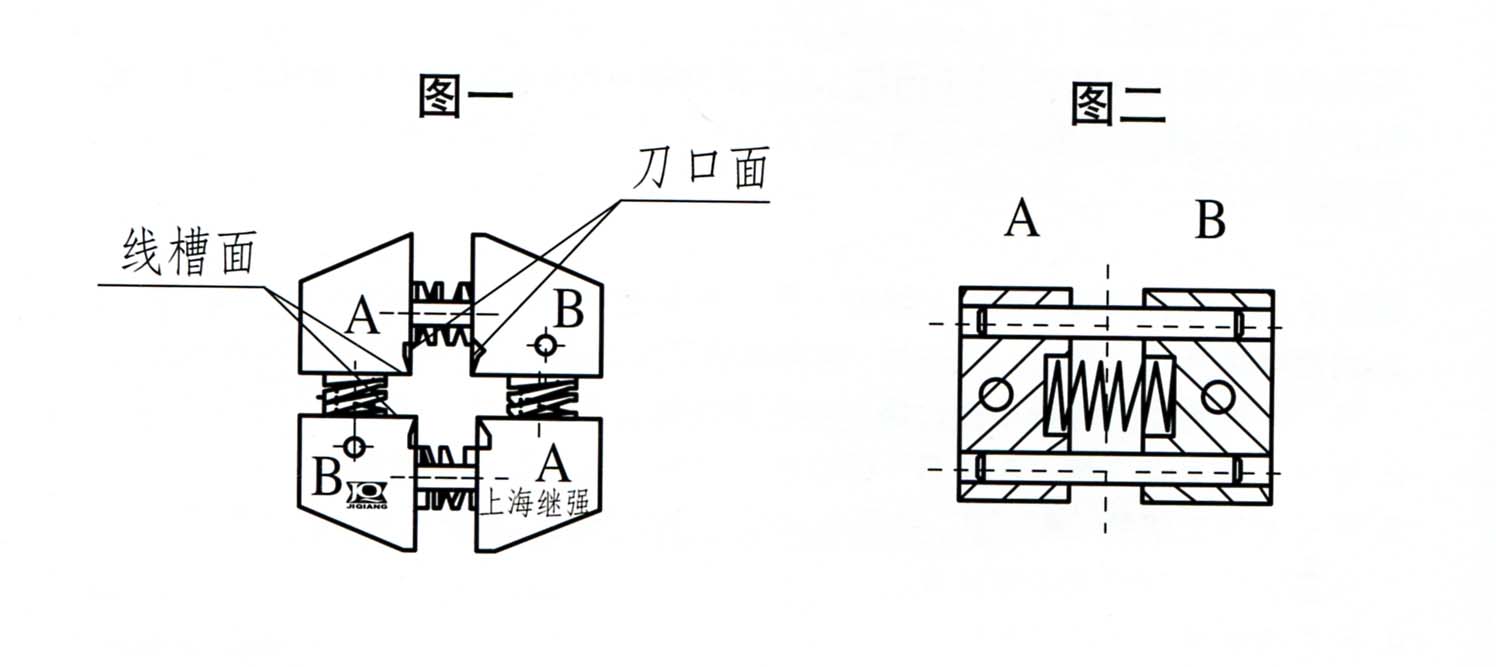

每副模具都有4块模块、6根销轴、4个弹簧组成。4块模块分别是2块“A”模和2块“B”模，它们大小不等、对角排列，如图一所示。实物上无“A”“B”标识。

模具使用一定次数后，接不上线时，需对模具进行清理，具体操作如下：

1.用起模板将模具取出，打开时，注意弹簧不要遗失，用干净的布条将各面擦干净，不可有铜屑等微小的垃圾，特别是线槽面不可有油，否则接线时会打滑。

2.先分别将上下二组“A”“B”模块装好弹簧，互相配好。见图二。

3.再在上下二组的“A”“B”模块的销轴上套好弹簧，相互配好，四块模块相互压紧、松开都没有卡阻现象。

4.用起模板将4块模板扣住。

二、3型模具

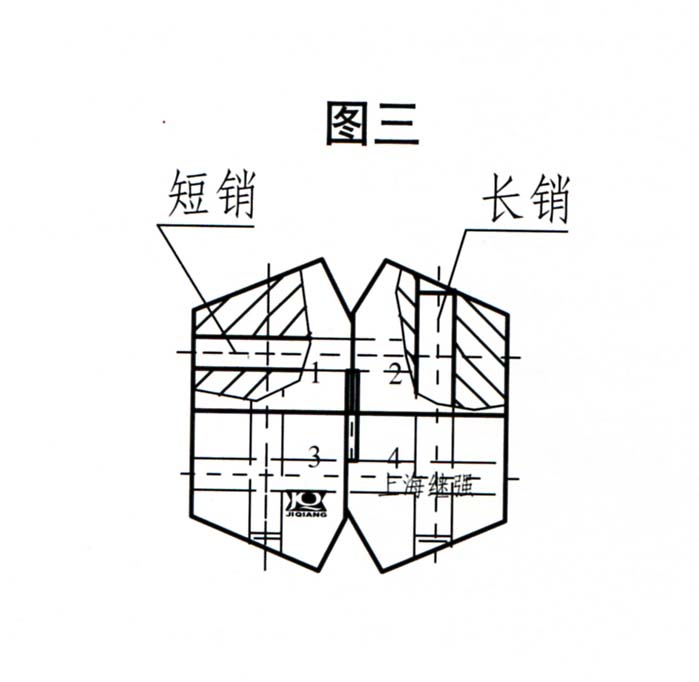

每副模具都有4块模块、2根长销、2根短销组成。见图三。
清理时，打开模具，用布条擦干净各面，然后按原编号排列，穿好销轴就可以了。

三、模具如果暂时不使用，请涂上润滑油，放在模具盒内，以免生锈或遗失。要使用时，再将模具线槽面的油擦干净。
