一、接线范围

二、模具的安装

1.松开滚花螺钉，把盖板分别往前后拉开，将操作手顺时针旋转90°向上推，使机器安装模具的型腔打开到最大状态

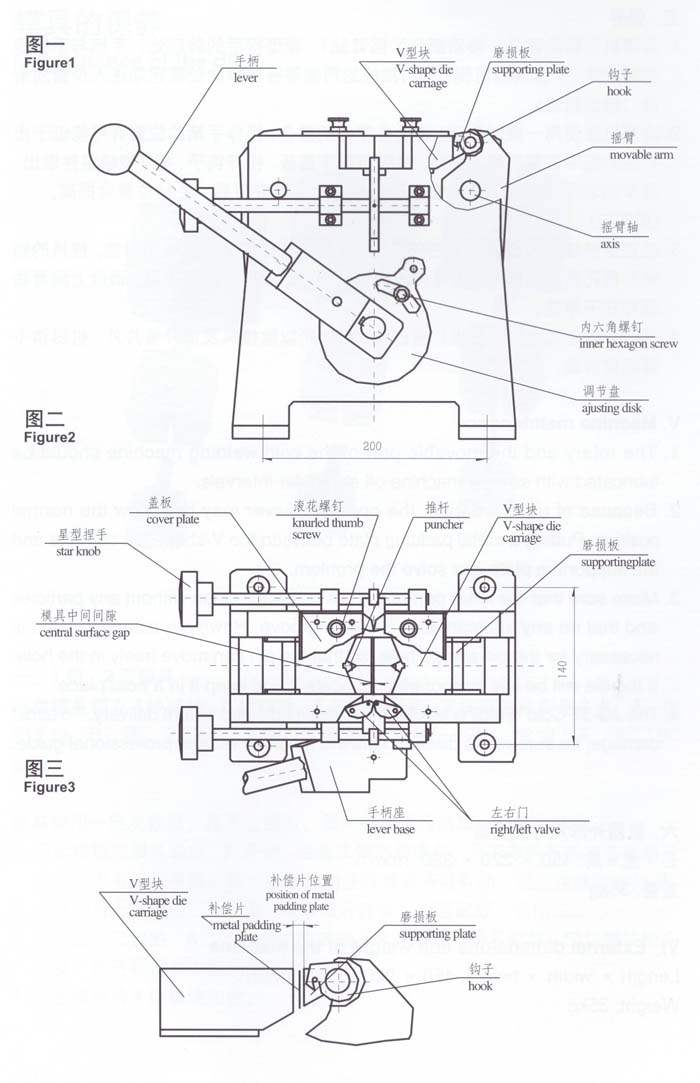

2.将模具往左右方向适当拉开，让过V型块中间的推杆，放入型腔内，轻压手柄，使模具的斜面与V型块的斜面贴住（见图二），再将手柄略送一点，使模具下面的凹槽自由落入V型块底板的凸筋上，此时可边抖动手柄边将模具往下按，或用木柄轻轻地将模具敲入到位，基本与V型块持平

3.盖好盖板，拧好螺丝

4.特别注意：不允许在模具的凹槽与V型块的凸筋相互还未到位时的情况下，强行用力安装模具，那样会损坏模具及V型块底板，而且无法修复

三、接线步骤

1.根据接线的规格，要调整模具的中缝间距，松开调节环上的内六角螺钉（见图一），将手 柄往上移动，使模具的中缝距离约等于被接线径的1/2--1/3，目的是便于穿线，中缝间距过大，线材会掉落下去，中缝间距过小，则穿线困难，这时手柄保 持中缝需要的间距位置，逆时针转动调节环，使调节环往上靠足，此时拧紧内六角螺丝，固定好调节环。

2.分别向外转动星型捏手，打开左右门，将被接线材分别穿到模具中心

3.用力向下压手柄，一定要压到模具的中间没有缝隙，重复用力压几次，观察中间的接头和飞边情况，压到接好为止，一般压4~6下

4.将手柄向外旋转90°向上推，此时模具和左右门会自动打开，称为大开门。可取出被接线材，用钳子分别转动两边的飞边，因为飞边是二个半环所以会容易地脱落，再修去毛刺。

5.将手柄往下压，机器会自动复位

6. 注意：当机器处于大开门的情况下不能转动星型捏手，要将手柄往下压，复位后才能转动星型捏手

四、模具的公差范围

一套模具由4个模块组成一个固定的规格，适合一种规格的线材使用，模具规格必须与线材规格配对使用，允许范围为-1%--+3%。

五、保养

1.冷焊机的转动部分、移动部分如摇臂轴、星型捏手的转动处、手柄与手柄座的转动处、V型块的两侧、开门推板的两侧等等的移动处需定期注入少量润滑油（缝纫机油）

2.冷焊机在使用一段时间后，由于各零件的磨合，操作手柄的位置有可能低于出厂时的标准位置而影响接线，这时可取下盖板，松开钩子，将V型块组件取出，在V型块与磨损板之间垫上补偿片，按原样安装后，手柄位置会提高。

3.必须保持模具内部清洁无任何异物，并且线槽内不可涂有润滑油。模具的销轴与销孔能自由移动，也需加入少量润滑油。模具的销轴与销孔能自由移动，也需加入少量润滑油。模具若暂时不用，请图上润滑油保存在干净处

4. 台式冷焊机在出厂前已做调整，所以除模具及加补偿片外外，机器请不要随意拆动，以免损坏

六、机器外形尺寸及重量

重量：100kg
